Типы по способу управления
Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.
Механический способ
Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.
Автоматический
Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.
Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.
Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.
Решить проблему с электрическим сбоем можно следующими способами:
- Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
- Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
- Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.
Автоматический механизм фиксируется двумя способами:
- На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
- Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.
Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.
Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.
Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.
Этап 4. Установка секционных ворот
Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм
Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.
Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие
Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться
Крепеж горизонтальный направляющих
Крепеж горизонтальный направляющих
Крепеж горизонтальный направляющих
Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.
Вместо них лучше использовать железные прокладки разной толщины.
Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.
Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие , «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.
Монтаж полотна
Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)
Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к
предназначен для защиты имущества.
Улавливающее устройство секционных ворот Hormann
Монтаж дополнительных элементов

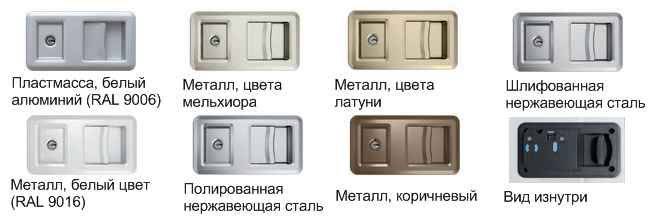

Ручки секционных ворот
Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.
Пружина Механическая система защиты от обрыва пружины
Электропривод ворот
Установка автоматики
Разблокировка электропривода изнутри помещения При должном подходе и правильных расчетах установка ворот занимает максимум один день.
Установка полотна
Монтаж секционных ворот в гараже — все тонкости установки
Установка гаражных секционных ворот имеет ряд особенностей, соблюдение которых облегчает работы, увеличивает их качество:
- температура воздуха не больше +60 и не менее -40 градусов, снаружи гаража;
- внутри помещения не должно быть больше -320 градусов мороза;
- влажность может находиться в пределах от 20 до 90%;
- штатные позиции запрещается заменять на не относящиеся к данной разновидности конструкции. Это позволит избежать поломки системы;
- для устранения копящегося конденсата, на нижней части обязательно монтируют отводы специального вида;
- обязательно организовывают вентиляцию. Это нужно, чтобы не допустить пагубного воздействия коррозии на металл. Как правило, достаточно сделать пару отверстий на верхней половине проема, толщина которых может быть не больше двух сантиметров.
Преимущество и особенности конструкции
Следующие характеристики являются причинами, по которым DORHAN имеет преимущество перед другими конкурентами на рынке секционных ворот:
- Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
- Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
- В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о .
Двери с такими характеристиками должны иметь интересные конструктивные особенности, позволяющие им оставаться функциональными даже в условиях русской зимы. Компания смогла достичь таких результатов благодаря следующим факторам:
- резиновым уплотнителям, встроенных в посадочную кантовку секций;
- тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.
Обратите внимание! Для производства деталей DORKHAN используется высококачественное итальянское оборудование, что позволяет достичь таких высоких показателей качества
Самостоятельный процесс монтажа
Правильный монтаж подобных систем выполняется в несколько последовательных действий:
- Выполнение работ по подготовке гаражного проема.
- Сборка рамы для ворот с последующим ее креплением к проему.
- Установка механизма и самого полотна.
- Регулировка установленной системы.
Инструменты для монтажа ворот
Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.
Установка автоматики
В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража
Автоматика для распашных ворот
Чертеж автоматических гаражных ворот.
Определившись с автоматикой можно приступать к монтажу:
Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться. Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот
Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные. К открытым на 90 градусов створкам приваривается кронштейн. Установка приводов к кронштейнам. Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма. После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов. Монтаж перемычек, соответствующих выбранному типу электропривода
На этом же этапе следует соединить перемычки к пультам и активировать устройство. Последний шаг заключается в установке концевых выключателей.
Монтаж автоматики на секционные ворота
Чтобы подключить систему нужно сделать следующее:
- Проверить работу самой конструкции, она должна плавно передвигаться.
- Собрать привод в согласно инструкции, внимательно следуя указаниям.
- Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
- Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
- Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
- Провести электропроводку.
- Проверить работу автоматики и настроить под себя.
Установка привода для откатных ворот
Автоматика на откатные ворота устанавливается в несколько этапов:
- Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
- Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
- Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
- Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
- Проверяется работа конструкции.
Небольшое отступление
Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.
Готовый шов после удаления излишков ФОТО: atvarmor.ru
Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.
Правый баллон с эластичной пеной именно тот, который требуется для уплотнения ФОТО: atvarmor.ru
После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.
Вот такой шов получается после уплотнения ФОТО: atvarmor.ru
Секционные ворота
Некоторые владельцы авто дабы не тратиться, решают своими руками установить секционные ворота, при этом они рассчитывают исключительно на свои умения, навыки и знания. На самом деле можно не столкнуться с большим количеством проблем, если учесть все нюансы и детали монтажа.
Секционные ворота своими руками
Среди материалов для ворот не должны присутствовать элементы, которые ранее уже были к эксплуатации, каждая деталь должна быть новой. Если вы будете пренебрегать этим правилом, то можете столкнуться с проблемой недолговечности, и однажды дверь в гараж не откроется, и вы не сможете войти в него.
Есть несколько рекомендаций относительно сборки, к которым ради своего блага следует прислушаться:
- Во время работы опираться на оригинальные чертежи;
- Пользоваться исключительно заводскими расходными материалами;
- Каждая деталь должна быть размещена четко и правильно;
- Должен быть правильный предварительный расчет будущей конструкции.
Установка гаражных ворот своими руками осуществляется на внутренней стороне входа в помещение, учитывайте и тот факт, что во время открытия они будут подниматься до самого потолка. Конструкция может открываться как вручную, так и с помощью автоматики, все будет зависеть от комплектации, которой отдаст предпочтение владелец авто. Запирать полотно ворот следует очень надежно, чтобы в гараж не смогли проникнуть посторонние лица.
Подготовка и монтаж
Перед осуществлением монтажных работ следует понять, что у каждого гаражного проема есть свои особенности. Именно поэтому у вас не получится делать все строго по инструкции, ведь в любом случае будут те или иные непредвиденные нюансы. Однако задать определенный тип установки вполне возможно.
При самостоятельном осуществлении монтажных работ и настройке системы своими руками следует всегда помнить о соблюдении определенных правил и технике безопасности. От этого будут зависеть долговечность и работоспособность ворот.
Перед монтажом конструкции необходимо подготовить проем. Если вы хотите избежать перекосов рамы, придайте ему идеальную прямоугольную форму. Убедитесь в том, что проем и рама находятся в одной плоскости.
Убедитесь в том, что на поверхности нет дефектов: трещин, неровностей. Такие недостатки пола могут оказать негативное влияние на результаты монтажных работ.
При осуществлении монтажных работ необходимо учитывать все рекомендации, указанные производителем в заводской инструкции. Так вы избежите возникновения проблем с конструкцией в будущем. После установки конструкции нужно будет проверить, плотно ли подогнан уплотнитель. В противном случае в гараже потом возникнут сквозняки. Если при закрытых воротах и выключенном свете не будет просветов – с уплотнителем все в порядке.
Проверьте, нет ли сбоев при работе автоматики. Ворота должны двигаться свободно и достаточно быстро.
Работа над дверным проемом
Важно подготовить дверной проем, а также помещение. Чтобы не происходило сбоев в работе конструкции, лучше больше уделить времени тому месту, куда она монтируется
Для этого заплечики и притолока располагаются в одной плоскости. Используя уровень, вымеряют горизонталь и вертикаль.
Потребуется необходимая глубина, иначе конструкция не сложится. Для этого высота ворот должна быть больше на 50 сантиметров, а если это секции с приводом, то 100 сантиметров. На потолке нужно будет сделать вход для запитки электроэнергией. Сечение провода лучше подобрать большим.
Вес таких ворот будет немаленьким, поэтому стоит укрепить потолок и притолоку, ведь нагрузка пойдет именно на них. Заплечики также должны быть прочными, потому что в процессе монтажа к ним будут фиксироваться направляющие. Есть низкий и высокий подъем – многое зависит от притолоки (ее размер – от 20 до 55 сантиметров). Монтаж промышленных секционных ворот производится таким же образом. Некоторые производят оштукатуривание проема для повышения теплоизоляционных свойств.
Основные шаги стоит выполнять строго по инструкции. Нужно стараться создать максимально надежную конструкцию, способную прослужить несколько лет.
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Этапы установки
Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.
Секционная конструкция ставится по такому плану:
- Удаление или укрепление существующего покрытия (при необходимости).
- Проверка горизонта пола (погрешность может быть максимум миллиметр).
- Нанесение разметки для дальнейшего крепления направляющих элементов.
- Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
- Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
- Секции собирают.
- Замеряют все параметры.
- Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
- Закрепить механизмы управления.
- Проверить точность замеров, зафиксировать все элементы.
- Поставить пружины.
- Установить и закрепить ограничители.
Крепление направляющих
Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:
- Поставить к проему нижнюю часть.
- Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
- Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
- Закрепить угловые элементы с помощью саморезов на верху проема.
- Вставить и укрепить нижние рельсы.
- Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
- Стыки скрепить, закрутив болты на соединительных пластинах.
- Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.
Сборка секций полотна
Когда несущие части уже закреплены, производится сборка полотна:
- все секции фиксируют с использованием петель;
- при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения – 30 мм;
- саморезами фиксируют плоскость, ролики крепят к нижней панели;
- рельсы монтируют следующими;
- нащельник скрепляют с верхней панелью;
- материал выравнивают согласно расположению кронштейнов.
Установка механизмов
Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.
Этот процесс проходит так:
- с помощью концевых кронштейнов, выставить торсионную систему;
- смонтировать пружины, расположив его над проемом, в центре;
- развести пружины, прикрепить вал;
- болтами крепят пружины;
- кронштейнами регулируют степень натяжения тросов;
- ставят ограничители, регулирующие ход конструкции;
- проводят монтаж привода электрического типа.
Крепление аксессуаров и проверка хода
Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.
Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.
Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.
Требования к проему и его подготовка
Требования к проему
Монтаж секционных подъемных ворот – работа сложная, требующая высокой точности. Механизм открывания предполагает свободное смещение створки по дуге, во время которого секции меняют угол наклона друг к другу. Затруднения на любом этапе приводят к тому, что створки перестают открываться.
Самая важная часть подготовки – размеры.
Необходимо точно определить габариты самого проема и гаража.
- Определяется высота проема. Это не абсолютная величина, а высота, необходимая для проезда машины. По правилам расстояние между крышей машины и потолком, в данном случае створкой сверху, должно составлять не менее 30 см.
- Измеряется притолока.
- Определяют ширину проема. При монтаже гаражных подъемных ворот с обеих сторон рабочего проема оставляют по 2 см для установки. Необходимая величина – сумма ширины и 4 см.
- Для обслуживания и установи каркаса требуется некоторое пространство – по 8 см с каждой стороны.
- Глубина гаража должна превышать высоту дверного полотна, чтобы створка в горизонтальном положении помещалась в помещении.
Результаты замеров передаются в цех производителю, по ним рассчитывают габариты системы.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Ворота для гаража секционные: общая информация
Все большую популярность среди автовладельцев завоевывают секционные ворота в гараж. На это есть множество причин. Относительная простота конструкции в сочетании с высокой надежностью позволяют своими силами обустроить современный въезд в гараж.
Но к вопросу необходимо подходить со всем вниманием, особенно если речь идет об автоматических системах. Приобретая некачественную автоматику, ворота утратят свой потенциал, даже если остальные компоненты были дорогостоящими и надежными
Одной из важнейших причин популярности подъемно-секционных ворот для гаража является удобство.
Они не требуют дополнительного пространства перед въездом.
В некоторых случаях предусмотреть такое пространство крайне сложно.
Помимо этого, данное решение дает экономию как внутри гаражного помещения, так и снаружи.
Преимущество особо заметно для небольших гаражей.
Вторым немаловажным плюсом считается звукоизоляция.
В гараже с таким въездом будет значительно тише, чем при использовании, например, распашных ворот из металлического листа.
Следующим достоинством является высокая безопасность и надежность в процессе эксплуатации. Подъемно-секционные ворота обладают превосходным внешним видом, они прекрасно подойдут для капитальных и ухоженных гаражей
Последнее, на что следует обратить внимание – автоматизация
Въезд можно оснастить автоматической системой, которая приводится в действие простым нажатием на пульте. Таким образом, вы сможете открыть въезд в гаражное помещение, не выходя из автомобиля. Но и работа в ручном режиме (открывать самому) считается довольно удобной.
Ворота обеспечивают среднюю защищенность от преступников и взломщиков. При желании их можно сломать или вырезать. Тем не менее, металл – прочный материал, а значит доверить свой автомобиль воротам можно.
Металлические панели достаточно надежны и долговечны. Их покрывают слоем полимерного материала, который гарантирует защиту от вредных воздействий и коррозии. Температурный режим эксплуатации колеблется между -50 градусами и +70 градусами. Если бережно эксплуатировать и проводить профилактику, то данная конструкция сможет прослужить более 10 лет.
Перед тем как сделать выбор конкретной модели необходимо разобраться в видах секционных ворот. Среди автоматических выделяют два вида:
- автоматические с навальным приводом;
- с устройством потолочного типа.
Первый вариант обладает самой большой мощностью. Это напрямую влияет на стоимость системы. Принцип действия заключается в моторе, который монтируют с одной стороны торсионного вала. При приложении силы, вал приходит в движение, и панели поднимаются, тем самым открывая въезд внутрь.
Второй вариант (с устройством потолочного типа) является не менее популярным. Большим плюсом считается процесс монтажа, он значительно проще, чем у моделей с навальным приводом. В данном случае можно справиться своими силами, если следовать инструкциям и рекомендациям.
Читайте в статье о том, как подобрать размеры гаража.
А также какой замок лучше взять для гаражных ворот — здесь.
Придя в магазин, особое внимание следует уделить площади и весу ворот. Информация должна быть обозначена на упаковке, в описании товара
Перед этим, конечно, необходимо сделать замеры и составить чертеж помещения. Мощность лучше брать с запасом +20-30 процентов. С помощью этого вы добьетесь продолжительного срока службы.
Автоматические модели могут обладать разными функциями. Наиболее важные из дополнительных функций – безопасность и возможность дистанционного управления. Если в гараже бывают дети, то следует приобрести подъемно-секционные ворота с полным комплектом решений, гарантирующих безопасность эксплуатации.
Из производителей самыми крупными являются компании «Алютех» и «Дорхан».
К автоматике китайского производства лучше подходить с осторожностью, так как нередки случаи продажи некачественных устройств. У европейских производителей цена заметно выше, но качество лучше
Подъемно-секционные ворота рекомендуются небольшим гаражам, с ограниченным внутренним и внешним пространством. Ворота идеально подойдут, если вы желаете установить автоматическую систему открывания для въезда. Помимо этого, модели обладают превосходным внешним видом и вписываются в любой гаражный экстерьер и интерьер.
